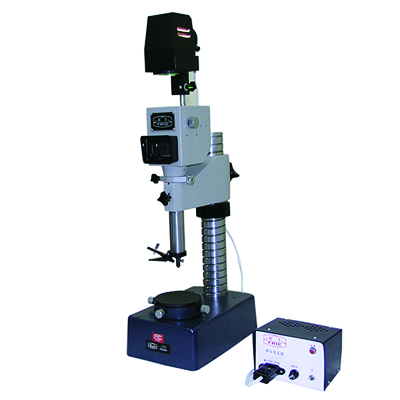

投影立式光學計

技術參數
測量范圍（mm）：0~180
工作臺
圓形平面工作臺（mm）：φ88
圓形帶筋工作臺（mm）：φ88
方形帶筋工作臺（mm）：  142×130
輔助工作臺測軸與測帽配合的外徑尺寸：φ6g6
小三點工作臺平行度誤差：0.0015mm
儀器精度
示值誤差：
60μm范圍內：±0.20μm
超過60μm范圍:±0.25μm
示值穩定性：  0.1μm
投影光學計管
分劃板分度值：0.001mm
分劃板分度范圍：±0.1mm
測量力（N）： 2±0.2
零位調節范圍：20格
測量桿的自由升降距離： 0.5mm
投影光學計管外徑配合尺寸：φ28h6
測量桿與測帽配合的外徑尺寸：φ6g6
環境要求
室溫：20℃±3℃
相對濕度：≤60%
儀器質量：21kg
儀器外形尺寸（mm）：長340×寬160×高750
