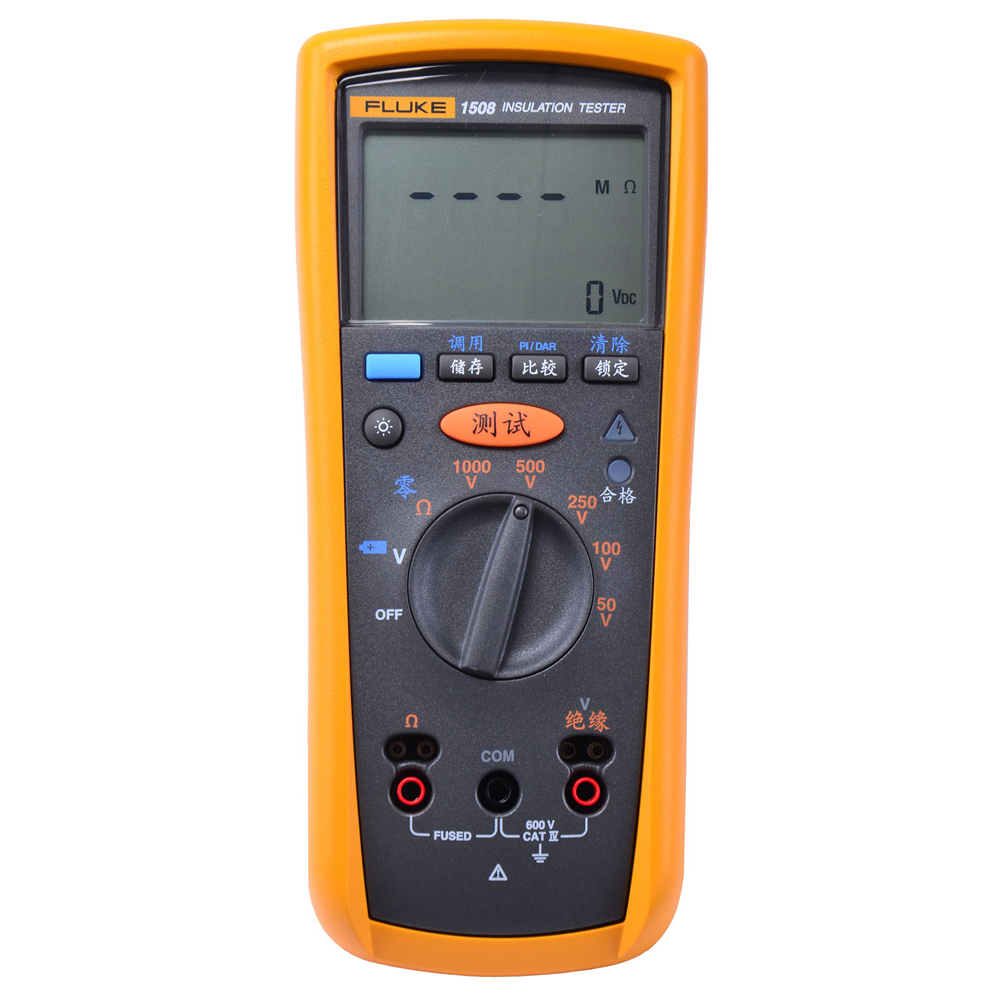

絕緣電阻測試儀

交流/直流電壓測量
精度	范圍	600.0 V
	分辨率	0.1 V
	50 Hz 至 400 Hz ± (% 讀數 + 數字)	± (2 % + 3)
輸入阻抗	3 MΩ （標稱值）, < 100 pF
共模抑制比 （1 kΩ 不平衡)	> 60 dB，在直流、50 或 60 Hz時
過載保護	600 V 有效值 或直流
接地線電阻測量
量程/分辨率	20.00 Ω	0.01 Ω
	200.0 Ω	0.1 Ω
	2000 Ω	1 Ω
	20.00 kΩ	0.01 kΩ
精度	± (1.5 % + 3)
過載保護	2 V 有效值或直流
開路測試電壓	> 4.0 V, < 8 V
短路電流	> 200.0 mA
絕緣技術指標
測量范圍	0.01 MΩ 至 10 GΩ
測試電壓	50 V、100 V、250 V、500 V、1000 V
測試電壓準確度	+ 20 %, - 0 %
短路測試電流	1 mA，標稱值
自動放電	當 C = 1 μF 或更小時，放電時間 <0.5 s
帶電電路檢測功能	在進行測試初始化之前，如果檢測到大于 30 V 的電壓，則禁止進行測試。
最大容性負載	在高達 1 μF 的負載下可工作。
一般技術參數
施加到任意端子上的最大電壓	600 V 交流有效值或直流
儲存溫度	-40 °C 至 60 °C （-40 °F 至 140 °F）
工作溫度	-20 °C 至 55 °C （-4 °F 至 131 °F）
溫度系數	0.05 × （給定準確度） / °C，溫度 < 18 °C 或 > 28 °C （< 64 °F 或 > 82 °F）時
相對濕度	0 % 至 95 %，在 10 °C 至 30 °C （50 °F 至 86 °F）時
	0 % 至 75 %，在30 °C 至 40 °C （86 °F 至 104 °F)
	0 % 至 40 %，在40 °C 至 55 °C （104 °F 至 131 °F）
抗振性	隨機，2 g，5-500 Hz，符合 MIL-PRF-28800F，Class 2 儀器的要求
抗沖擊性	1 米跌落，符合IEC 61010-1第2版（1米跌落試驗，6面，橡木地板）的要求
電磁兼容	在3 V/M的RF場中，準確度 = 給出的準確度（EN 61326-1:1997）
安全	符合ANSI/ISA 82.02.01 （61010-1）2004、 CAN/CSA-C22.2 No. 1010.1 和 IEC/EN 61010-1 第2版對CAT IV 600 V 設備的要求
認證	CSA，符合標準CSA/CAN C22.2 No. 1010.1； TUV，符合標準 IEC/EN 61010-1第2版
電池	4節 AA 型號的電池（(NEDA 15A 或 IEC LR6）
電池壽命	用于絕緣測試時:	在室溫下用新電池至少可進行 1000次絕緣測試。測試均指標準測試:1000 V，至1 MΩ，占空比為 5秒鐘打開，25秒種關閉。
	電阻測量時:	在室溫下利用新電池至少可進行 2500 次接地電阻測量。測試均指標準測試:1 Ω，占空比為 5秒鐘打開，25秒鐘關閉
尺寸	5.0 cm 高×10.0 cm 寬×20.3 cm 長（1.97 in 高×3.94 in 寬×8.00 in 長）
重量	550 g （1.2 lb）
IP 等級	IP40
海拔高度	工作	2000 m CAT IV 600 V，3000 m CAT III 600 V
	非工作（儲存）	12,000 m
過載能力	110 % 范圍
